Pada sistem perpipaan yang berfungsi sebagai penghubung anatara dua atau lebih segmen pipa atau antara pipa dengan komponen sistesm lainnya (seperti fitting, katup, pompa, tangki, dan instrumen pengukuran) yang disebut sambungan pipa. tidak hanya sekedar menyambungan secara fisik, sambungan pipa dirancang untuk menciptakan integritas mekanis dan hidrolik pada sistem, memastikan aliran fluida yang lancar, terkontrol, dan aman tanpa kebocoran atau kehilangan tekanan yang signifikan. Pada artikel kali ini kita akan mebahas jenis sambungan pipa yang berdasarkan materialnya. Ayo baca selengkapnya.

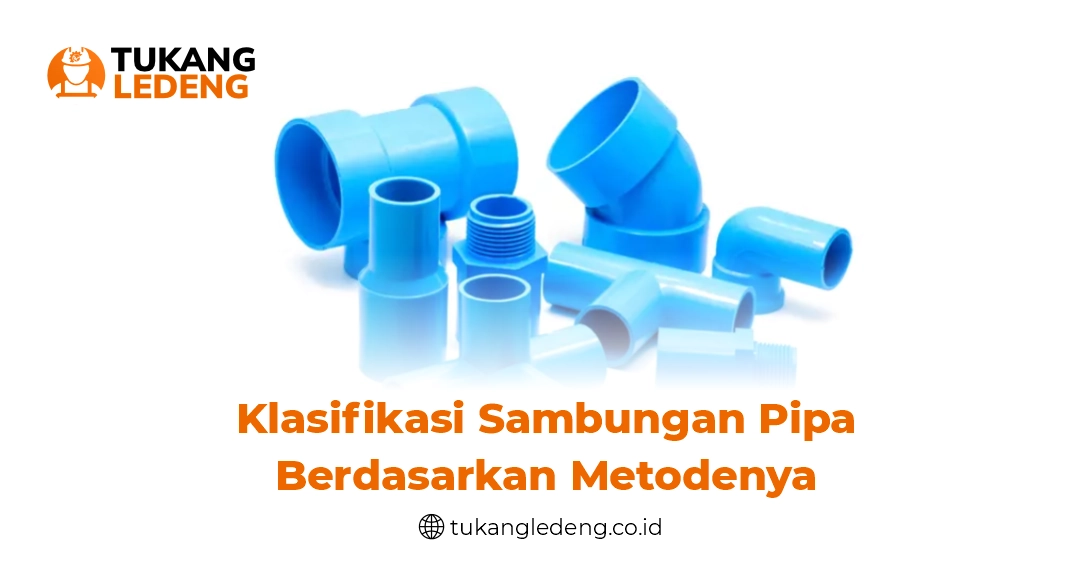

Klasifikasi Sambungan Pipa Berdasarkan Metodenya
Jenis sambungan pipa bisa diklasifikasikan berdasarkan cara atau metode penyambungan. masing-masing metode memiliki kelibihan dan kekurangan, serta diaplikasikan sesuai dengan jenis pipa, tekenan fluida dan kebutuhan instalasi. berikut adalah klasifikasi umum sambungan pipa berdasarkan metodenya:
1. Sambungan Permanen (Fixed Joint) :
Jenis sabungan pipa ini dirancang untuk tidak dapat dilepas kembali setelah terpasang. kekuatan sambungannya setara atau bahkan lebih kuat dari pipa itu sendiri.
- Pengelasam (welding) : metode penyambungan dangan cara memanaskan ujung kedua pipa hingga meleleh dan menyambungkan dengan atau tanpa material pengisi. Biasaya digunankan untuk pipa logam seperti baja karbon dan stainlees steel.
- Penyambungan dengan Pelarut Semen (Solvent Cement Welding) : Digunakan khusus untuk pipa plastik seperti PVC dan CPVC. Pelarut semen akan melarutkan permukaan kedua pipa, kemudian saat ditekan bersama, material akan saling berikatan secara kimiawi.
- Fusi Panas (Heat Fusion) : Metode ini melibatkan pemanasan ujung pipa plastik (seperti PE dan PPR) dan fitting secara bersamaan suhu leleh tertentu, kemudian ditekan bersama untuk mebentuk sambungan yang homogen.
2. Sambungan Sementara (Flexibel Joint)
Jenis sambungan pipa ini dirancang agar dapat dibuka dan dipasang kembali dengan relatif mudah untuk keperluan perawatan, perbaikan, atau perubahan sistem.
- Ulir (Threaded Joint) : Penyambungan menggunakan ulir pada ujung pipa dan fitting yang dikencangkan satu sama lain. Umum digunakan untuk pipa berdiameter kecil dan aplikasi bertekana rendah.
- Flensa (Flanged Joint): Sambungan yang terdiri dari dua buah flensa (pelat bundar dengan lubang baut) yang dipasang pada ujung pipa dan disatukan dengan baut dan mur. Di antara kedua flensa biasanya dipasang gasket sebagai perapat.
- Kopling Mekanis (Mechanical Coupling): Menggunakan fitting khusus yang dilengkapi dengan mekanisme penguncian mekanis (seperti compression fitting, grooved fitting, atau push-fit fitting) untuk menyambungkan pipa.
- Sambungan dengan Ring Karet (Rubber Ring Joint): Digunakan terutama untuk pipa beton atau tanah liat. Sambungan ini mengandalkan cincin karet elastis yang dipasang di alur pada ujung pipa untuk menciptakan kedap air saat dua pipa dimasukkan satu sama lain.
Pemilihan metode jenis penyambugan pipa sangat bergantung pada beberap faktor, berikut termasuk faktor:
- Material Pipa
- Ukuran dan Ketebalan Pipa
- Tekanan dan Temperatur Operas
- Kebutuhan untuk Pembongkaran
- Biaya dan Kemudahan Pemasangan

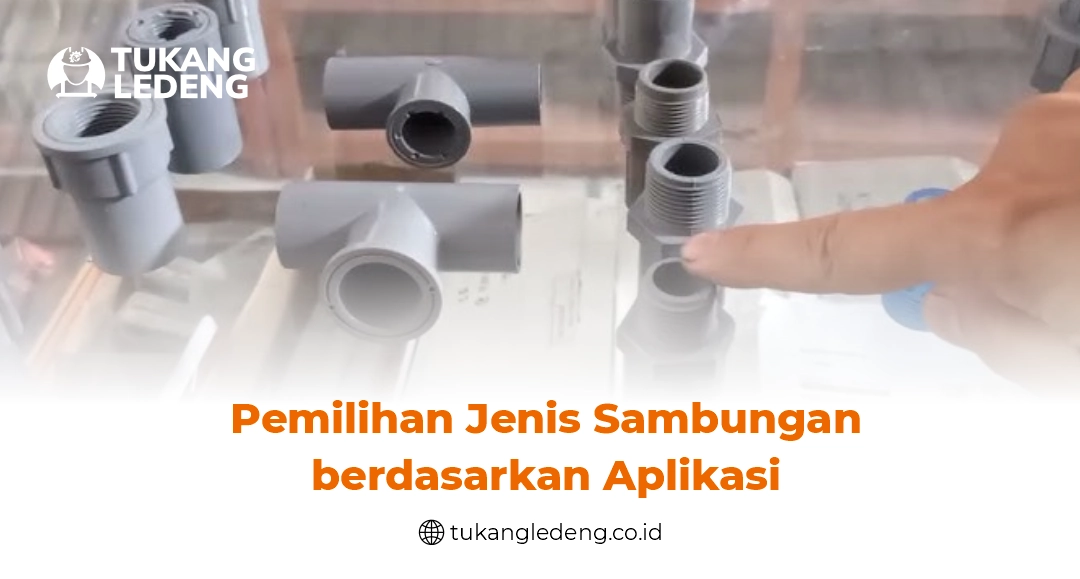

Pemilihan Jenis Sambungan berdasarkan Aplikasi
Cara memiliyang tepat sangat krusial untuk memastikan keamanan, efisiensi, dan keandalan sistem perpipaan. Berikut adalah beberapa contoh aplikasi umum dan jenis sambungan yang biasanya digunakan :
1. Instalasi Air Bersih dan Air Minum
- Jenis Sambungan : Ulir, Kompresi, atau Soket (dengan lem pvc)
- Alasan: Tekanan relatif rendah, harus higenis dan mudah dibongkar jika perlu perawatan.
- Material umum: Pipa PVC, PPR, atau HDPE
2. Sistem Pembuangan dan Limbah
- Jenis Sambungan : soket dengan lem atau sambungan gasket
- Alasan: Tidak memerlukan sambungan tahan tinggi
- Material umum: Pipa PVC atau uPVC
3. Sistem Pemipaan Gas
- Jenis Sambungan : Ulir untuk gas tekanan rendah, las untuk tekanan tinggi
- Alasan: Harus aman, Bebas kebocoran, dan tahan terhadap tekanan serta suhu
- material umum : Pipa besi atau baja karbon
4. Industri Kimia Dan Pabrik
- Jenis Sambungan: Flens dan Las
- Alasan: Mudah dibongkar pasang (flens) dan tahan tekanan serta bahan kimia (las)
- Material umum: Pipa baja tahan karat (stainless steel), PVC tahan kimia
5. Jaringan Air Panas
- Jenis Sambungan : Las (welding)
- Alasan: Harus tahan suhu tinggi dan tekanan, sambungan permanen dibutuhkan.
- Material umum : Pipa baja, tembaga, atau PPR khusus air panas.
6. Instalasi Sementara atau Mudah Dibongkar
- Jenis sambungan: Mekanis atau Flens
- Alasan: Memungkinkan perakitan dan pembongkaran tanpa alat berat atau pemanasan
- material umum: Pipa galvanis, HDPE dengan mechinal coupling.

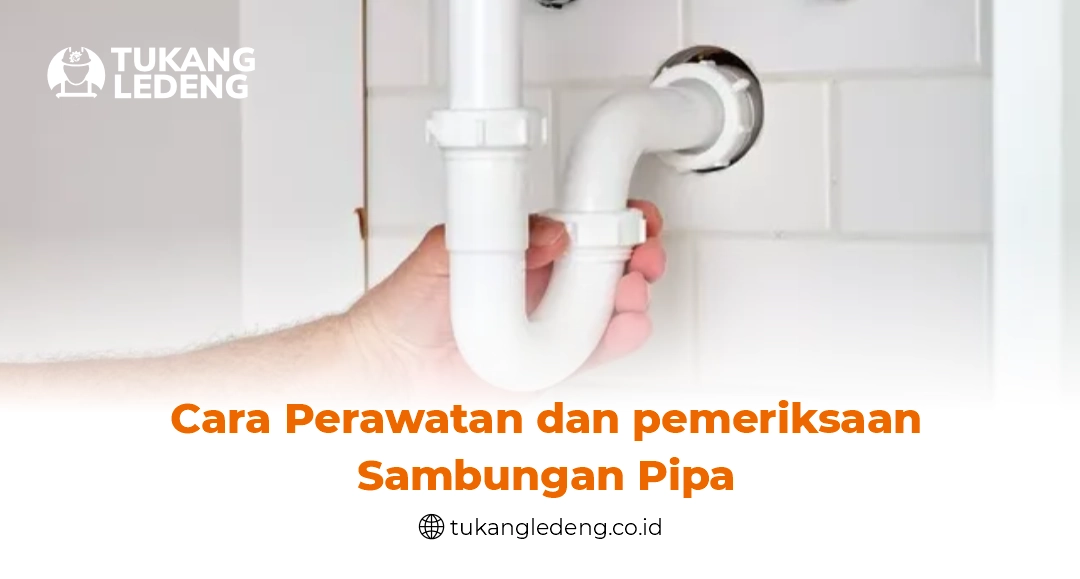

Cara Perawatan dan Pemeriksaan Sambungan Pipa
Perawatan dan pemeriksaan sambungan pipa penting untuk bisa memastikan sistem perpipaan tetap berfungsi optimal, tidak bocor dan memliki umur pakai yang panjang. Berikut langkah-langkah umum yang dapat diterapkan:
1. Pemeriksaan Visual Rutin
-
Periksa sambungan secara berkala untuk melihat adanya kebocoran, karat, retakan, atau perubahan bentuk.
-
Lihat apakah ada tetesan air, rembesan fluida, atau endapan di sekitar sambungan.
-
Gunakan senter atau kamera inspeksi untuk area yang sulit dijangkau.
2. Uji Tekanan (Pressure Test)
-
Dilakukan untuk mengetahui apakah sambungan mampu menahan tekanan operasional sistem.
-
Biasanya dilakukan saat instalasi baru atau setelah perbaikan.
-
Gunakan air (hydrostatic test) atau udara (pneumatic test) sesuai standar keamanan.
3. Pengecekan Segel dan Gasket
-
Pastikan gasket atau O-ring pada sambungan flens dan mekanis dalam kondisi baik.
-
Ganti jika sudah getas, aus, atau mengalami deformasi.
4. Pembersihan Area Sekitar Sambungan
-
Bersihkan kotoran, debu, dan karat yang menempel di sekitar sambungan untuk mencegah korosi.
-
Gunakan sikat kawat, lap kering, atau cairan pembersih yang sesuai dengan jenis pipa.
5. Pengecatan atau Pelapisan Anti-Korosi
-
Untuk sambungan logam seperti baja, aplikasikan cat anti-karat atau pelapis pelindung.
-
Hal ini penting terutama jika sambungan berada di area lembab atau luar ruangan.
6. Kencangkan Sambungan Mekanis dan Ulir
-
Pastikan sambungan ulir dan mekanis tidak longgar seiring waktu.
-
Gunakan kunci pipa untuk mengencangkan sambungan, namun jangan terlalu keras agar tidak merusak drat.
7. Dokumentasi dan Jadwal Inspeksi
-
Buat catatan inspeksi dan perawatan secara berkala.
-
Tandai tanggal pemeriksaan terakhir, kondisi sambungan, dan tindakan yang dilakukan.
Jika ingin info lebih banyak dan membutuhkan jasa tukang ledeng untuk pemasangan sistem air bisa menghubungi no WA dibawah ini
Kesimpulan
Pemilihan jenis sambungan pipa harus didasarkan pada pemahaman yang komprehensif tentang aplikasi spesifik, karakteristik fluida yang dialirkan, kondisi operasi sistem, material pipa, pertimbangan biaya, dan persyaratan regulasi. Tidak ada satu jenis sambungan yang ideal untuk semua aplikasi. Evaluasi yang cermat terhadap semua faktor ini akan memastikan sistem perpipaan yang aman, efisien, dan tahan lama.
