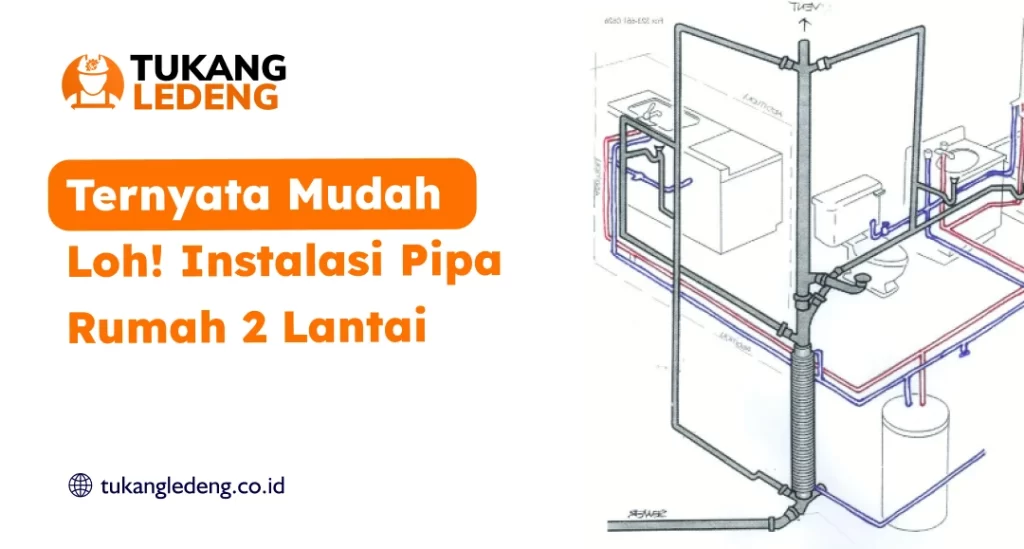

Ternyata Mudah Loh! Instalasi Pipa Rumah 2 Lantai

Instalasi Pipa Rumah 2 Lantai – Instalasi air bersih adalah salah satu sistem jaringan perpian dan perangkat pendukungnya yang dirancang, dipasang dan dioperasikan untuk mendistribusikan air bersih dari sumbernya.

Misalnya saja, jaringan PDAM, sumur bor, atau tempat penampungan air, ke titik-titik penggunaan dalam bangunan (seperti kran, shower, toilet, mesin cuci dan lain-lain) dengan tekanan dan kualitas yang memadai.

Tidak jarang banyak orang bingung bagaimana instalasi pipa untuk rumah 2 lantai, padahal sebenarnya hal ini sangat penting untuk berbagai keperluan sehari-hari.

Melalui artikel kali ini akan menjelaskan instalasinya. Jadi, untuk lebih jelasnya simak saja artikel berikut ini.

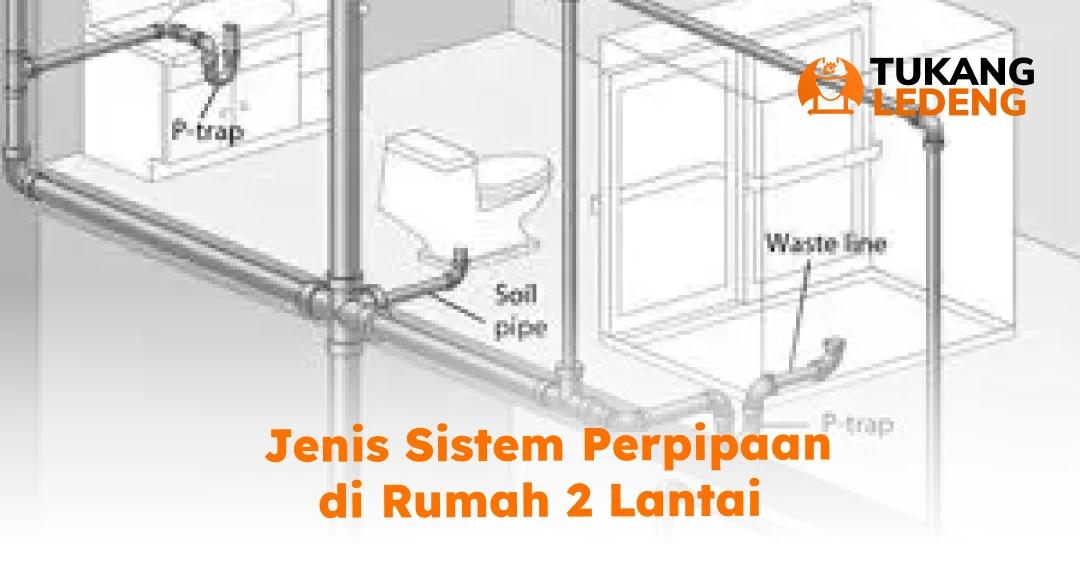

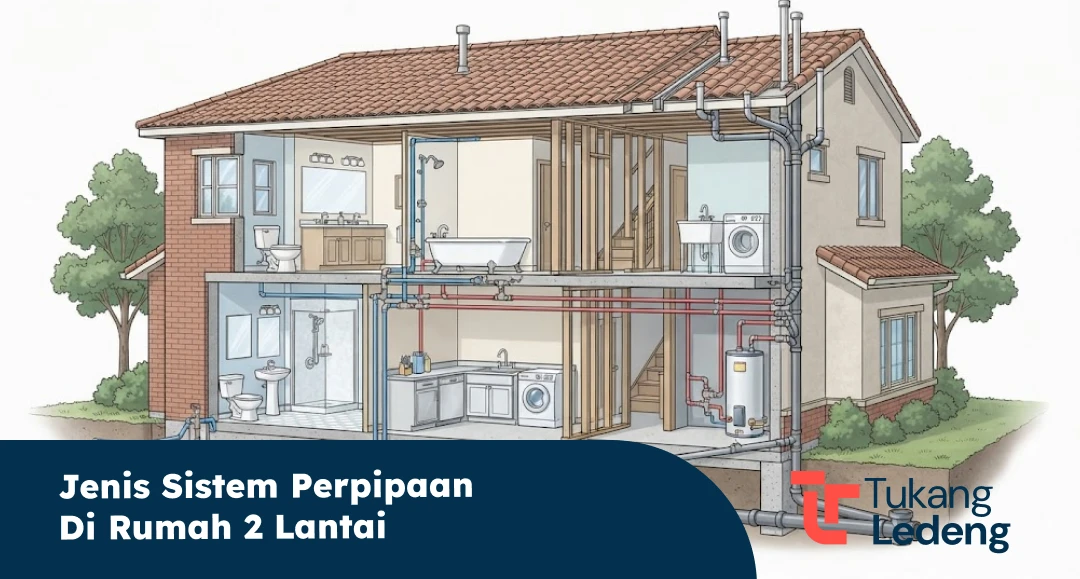

Jenis Sistem Perpipaan di Rumah 2 Lantai

Sistem perpipaan atau plumbing merupakan salah satu elemen infrastruktur paling penting dalam pembangunan rumah 2 lantai.

Perencanaan jalur pipa yang matang mampu menjamin kelancaran pasokan air. Berikut ini beberapa jenis sistem perpipaan pada rumah 2 lantai yaitu:

1. Sistem Pipa Air Bersih Utama (Cold Water Supply)

Sistem ini mengalirkan air bersih dari sumber utama (seperti PDAM atau sumur) menuju ke seluruh titik keran, kamar mandi, dapur, dan area cuci di lantai 1 maupun lantai 2.

Pada rumah 2 lantai, pipa utama biasanya terhubung ke pompa pendorong (booster pump) atau tandon atas.

2. Sistem Pipa Air Panas (Hot Water Supply)

Jaringan pipa ini dirancang khusus untuk menyalurkan air panas dari unit pemanas (water heater) menuju shower, wastafel, atau bathtub.

Bahan pipa yang digunakan wajib tahan terhadap suhu tinggi dan panas.

3. Sistem Pipa Air Kotor atau Bekas (Greywater)

Sistem greywater mengalirkan limbah cair seperti air bekas mandi, cucian piring dari dapur, dan buangan mesin cuci menuju saluran pembuangan kota atau sistem pengolahan air bekas.

Pada lantai 2, pipa ini memasangnya secara vertikal (stack pipe) menuju saluran bawah.

4. Sistem Pipa Air Hitam atau Limbah Padat

Sistem ini khusus menyalurkan limbah dari kloset (feses dan urine) pada lantai 1 dan lantai 2 langsung menuju septic tank.

Jalur pipa blackwater dirancang terpisah total dari pipa greywater untuk mencegah bau busuk dan kontaminasi.

5. Sistem Pipa Ventilasi Udara

Pipa vent adalah pipa udara vertikal yang terhubung ke jaringan pipa air kotor dan air hitam. Fungsinya adalah menjaga keseimbangan tekanan udara dalam pipa dan mencegah terjadinya efek vakum yang bisa menyedot air penutup (water seal).

6. Sistem Pipa Air Hujan

Jaringan pipa vertikal ini mengalirkan air hujan yang menampung pada talang atap atau dak beton lantai atas menuju ke sumur resapan atau drainase.

Penataan diameter pipa yang pas sangat penting untuk mencegah genangan air berlebih pada roof deck.

7. Sistem Pipa Buangan AC

Sistem pipa berdiameter kecil ini berfungsi menyalurkan tetesan air kondensasi dari unit indoor AC lantai 1 dan lantai 2.

Jalur pipa ini biasanya penanamannya dalam dinding dan diarahkan menuju saluran pembuangan terdekat.

8. Sistem Pipa Kuras Tandon (Overflow & Drain Line)

Pipa ini memasangnya pada tandon atau penampung air (baik tandon bawah maupun tandon atas). Adanya pipa overflow mencegah air meluber saat saklar otomatis rusak, sedangkan pipa drain berfungsi mengalirkan air buangan saat pengurasan.

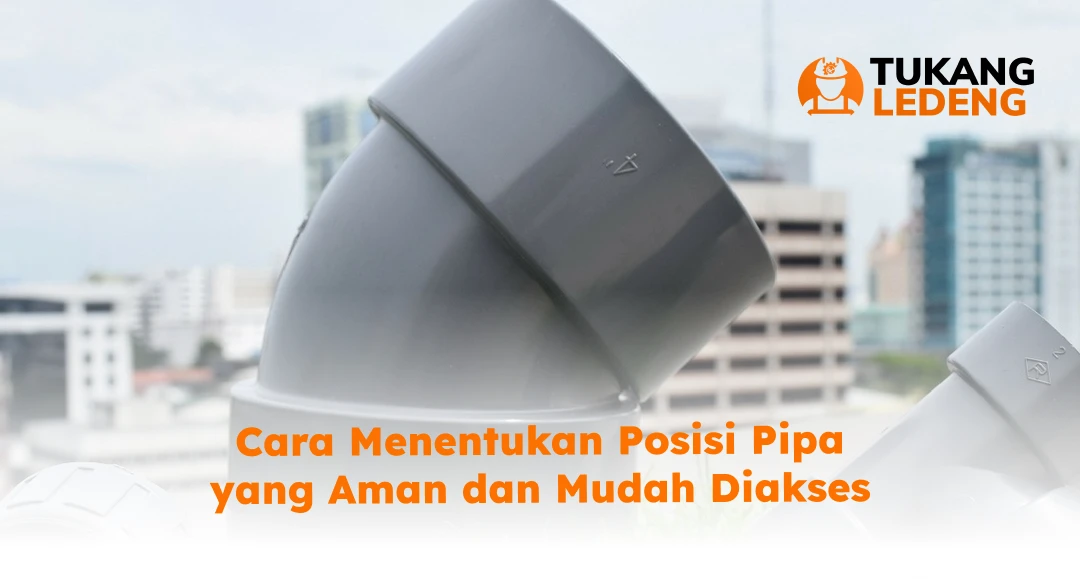

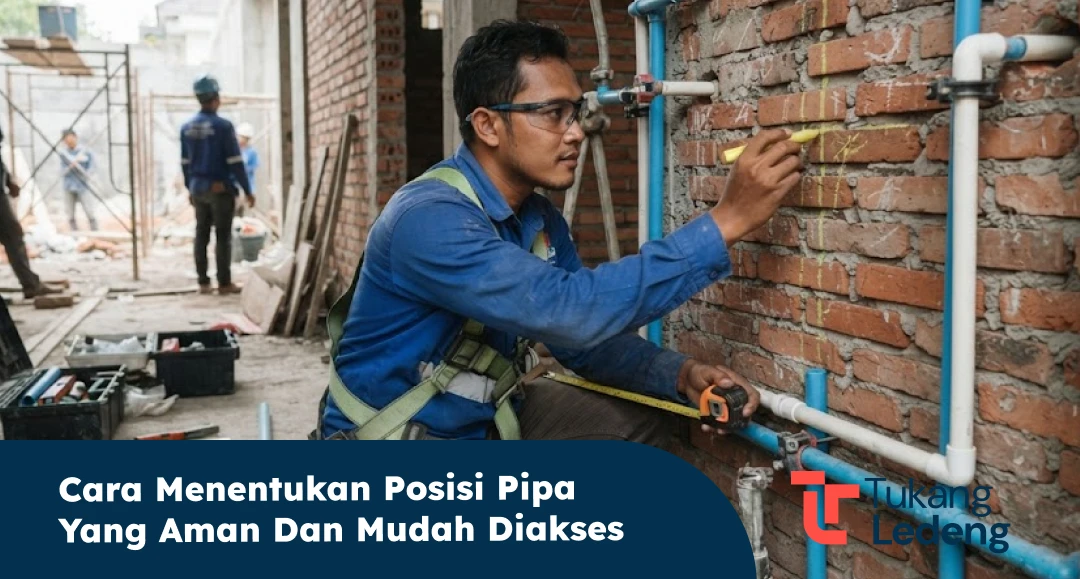

Cara Menentukan Posisi Pipa yang Aman dan Mudah Diakses

Menentukan posisi pipa yang aman dan mudah akses adalah aspek penting dalam instalasi pipa rumah 2 lantai.

Perencanaan yang baik akan mencegah kerusakan, memudahkan perawatan, dan menjaga estetika. Berikut adalah beberapa cara untuk menentukan posisi pipa yang aman dan mudah diakses:

1. Gunakan Jalur Shaft atau Dinding Ganda (Pipe Chase)

Membuat shaft pipa atau dinding ganda merupakan metode terbaik untuk menyembunyikan jaringan pipa utama tanpa menanamnya secara permanen dalam beton.

Dengan jalur khusus ini, pipa terlindungi dari benturan luar, sekaligus mudah memeriksanya hanya dengan membuka pintu panel akses.

2. Pasang Panel Akses (Access Panel) Tiap Titik Percabangan

Setiap titik penting seperti sambungan T-junction, katup pengatur (valve), sifon leher angsa, atau cleanout wajib dilengkapi dengan pintu panel akses.

Pemasangan panel ini memastikan petugas bisa langsung melakukan pembersihan atau perbaikan tanpa perlu membobok keramik atau plafon.

3. Hindari Menanam Pipa Dalam Struktur Utama Beton

Menanam pipa secara langsung dalam kolom, balok, atau lantai cor (slab) sangat berisiko karena tekanan beban struktur bisa membuat pipa retak.

Selain itu, perbaikannya akan sangat sulit melakukannya. Sebaiknya letakkan pipa menggantung pada bawah dak beton menggunakan gantungan (pipe hanger).

4. Tempatkan Pipa Paralel dan Berjarak Aman dari Instalasi Listrik

Untuk alasan keselamatan, jalur perpipaan harus memisahkannya dari jaringan kabel listrik dengan jarak aman minimal 15 sampai 30 cm.

Jika harus bersilangan, posisikan pipa air selalu berada di bawah jalur kabel listrik. Hal ini untuk mencegah potensi korsleting listrik.

5. Buat Jalur Lurus dengan Minim Sambungan

Menentukan rute pipa sejajar atau lurus tidak hanya mempermudah pemetaan lokasi pipa pada kemudian hari, tetapi juga meminimalkan penggunaan sambungan elbow 90 derajat.

Jalur lurus menurunkan risiko penyumbatan endapan dan mempermudah proses pembersihan pipa menggunakan pipe snake atau alat pembersih otomatis.

6. Berikan Kemiringan yang Cukup untuk Pipa Buangan

Untuk pipa air kotor dan air hitam, tentukan posisi jalur dengan memperhitungkan kemiringan gravitasi ideal.

Posisi pipa buangan yang terlalu landai akan membuat kotoran mengendap dan menyumbat, sedangkan jika terlalu curam, air akan mengalir cepat.

7. Pasang Pipa di Luar Area Beban Berat Lewat

Untuk jaringan pipa yang tertanam dalam tanah (underground), hindari jalur yang sering dilalui kendaraan berat atau area berpijak utama jika tidak lengkap dengan pipa pelindung.

Mengarahkan pipa ke area pinggir bangunan atau taman akan menjaga pipa dari risiko pecah akibat tekanan.

8. Posisikan Katup Utama di Tempat Terjangkau

Katup penutup arus utama harus diletakkan pada posisi yang sangat mudah menjangkaunya oleh seluruh penghuni, seperti dekat meteran air atau pintu masuk servis.

Penentuan lokasi yang strategis ini memungkinan aliran air bisa mematikannya secara instan saat terjadi darurat kebocoran.

9. Buat Denah As-Built Drawing dan Beri Tanda Khas

Sebelum dinding tertutup atau semen mengecornya, dokumentasikan seluruh posisi pipa secara tepat dalam bentuk peta as-built drawing atau foto lokasi.

Berikan stiker penanda atau pembatas pada dinding agar penghuni tidak memaku atau mengebor jalurnya.

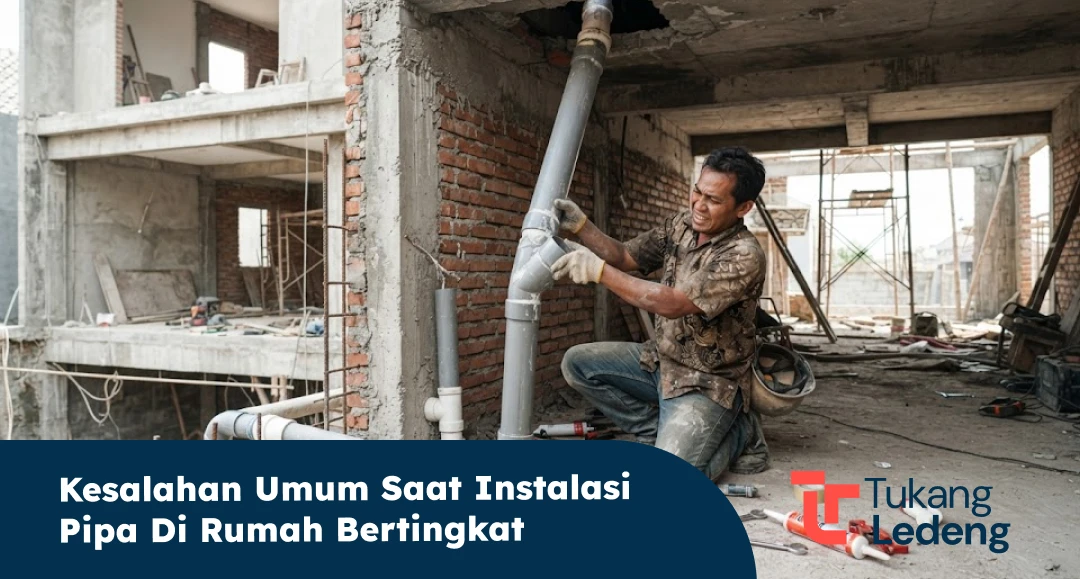

Kesalahan Umum Saat Instalasi Pipa di Rumah Bertingkat

Instalasi sistem perpipaan (plumbing) pada rumah bertingkat memiliki tingkat kompleksitas yang jauh lebih tinggi dibandingkan dengan rumah 1 lantai.

Selain harus menyalurkan air bersih ke area yang lebih tinggi, sistem ini juga harus mengalirkan limbah cair dan padat ke bawah dengan aman.

Berikut ini beberapa kesalahan umum saat instalasi pipa pada rumah bertingkat yaitu:

1. Menanam Pipa Utama Langsung Dalam Struktur Beton

Menanam pipa (embedding) secara langsung dalam kolom, balok, atau pelat lantai cor tanpa selongsong (sleeve) merupakan kesalahan fatal.

Selain bisa melemahkan kekuatan struktur utama bangunan, tekanan beban beton dan getaran rumah bisa membuat pipa retak atau pecah.

2. Mengabaikan Pemasangan Pipa Ventilasi

Banyak orang menganggap pipa vent tidak penting dan hanya membuang biaya. Padahal, ketiadaan pipa vent pada rumah bertingkat menyebabkan terjadinya efek vakum saat air buangan meluncur deras dari lantai atas.

3. Menggabungkan Saluran Air Kotor dan Air Hitam

Menyatukan jalur pipa pembuangan dari bak cuci atau kamar mandi (greywater) dengan jalur pipa kloset (blackwater) dalam satu saluran utama sering melakukannya untuk menghemat bahan.

Akibatnya, bau menyengat dan kuman dari septic tank bisa mengalir balik (backflow) keluar melalui floor drain atau wastafel lantai bawah.

4. Pemilihan Diameter Pipa yang Terlalu Kecil

Penggunaan diameter pipa yang kekecilan misalnya menggunakan pipa 0.5 inci untuk main line air bersih atau pipa 2 inci untuk buangan kloset, merupakan kesalahan umum.

Pada rumah bertingkat, pipa air bersih utama idealnya berukuran minimal 0.75 hingga 1 inci untuk menjaga kestabilan alirannya.

5. Kemiringan (Slope) Pipa Buangan yang Tidak Presisi

Memasang pipa pembuangan horizontal dengan sudut yang terlalu landai membuat air mengalir lambat sehingga kotoran mengendap dalam pipa.

Sebaliknya, kemiringan yang terlalu curam (di atas 4%) membuat air mengalir terlalu cepat meninggalkan sedimen padat.

6. Terlalu Banyak Menggunakan Sambungan Siku Tajam

Menggunakan sambungan siku tegak lurus (90 derajat) pada jalur pipa pembuangan vertikal ke horizontal menciptakan benturan keras dan menghambat laju air kotor.

Hambatan ini memicu risiko penyumbatan tinggi dan potensi kebocoran pada sambungan.

7. Mengabaikan Perhitungan Tekanan Air ke Lantai Atas

Mempercayakan penyaluran air bersih pada lantai 2 hanya pada tekanan air alami saja tanpa bantuan, sering membuat kucuran air pada kamar mandi atas menjadi sangat kecil.

Baca juga: Langkah-Langkah Aman Cara Memasang Pipa di Dalam Tanah

8. Tidak Menyediakan Panel Akses dan Cleanout

Kesalahan umum lainnya adalah menutup rapat seluruh jalur perpipaan dengan gipsum atau keramik tanpa menyisakan pintu panel akses.

Saat terjadi penyumbatan atau kebocoran pada sambungan, petugas terpaksa harus membobok dinding atau merusak plafonnya.

9. Tidak Memasang Pipa Pelindung (Casing)

Pemasangan pipa yang menembus pelat lantai atau dinding bata tanpa terlapisi pipa selongsong (pipe sleeve) akan membuat pipa bergesekan langsung dengan material semen yang keras.

Penyebaran panas (terutama pada pipa air panas) atau pergerakan alami bangunan bisa menyebabkan pipa tergerus dan akhirnya bocor.
